ADX-8

Cat5のネットワークを介して、ADAT信号を圧縮、劣化させることなく最大100mまでの伝送を可能にします。

本製品の登場によって、MADI、Dante などの長距離伝送対応のネットワーク・オーディオ機器に買い換えずに、既存のADAT対応デバイスで長距離伝送を可能にします。

コストパフォーマンスに非常に優れ、プロフェッショナルな設計の本製品は、ガルパニック絶縁を採用することでハム、バズ、ノイズを回避し、音楽制作、PAシステム、さらにホームオーディオでも高品位なオーディオ伝送を実現します。

• ロスレス、非圧縮で最大100mの伝送

• スタンダードな TOSLINKオプティカル入出力

• ガルパニック絶縁を採用しハム、バズ、ノイズを回避

• ほぼレイテンシーなし：1μs 以下

• 全てのデジタル・オーディオ・フォーマットに対応：ADAT、SPDIF、AC-3 (Dolby Digital ®)、DTS®、等

• 最大サンプルレート96 kHz / シグナルレート 12.5MBit

• Cat5ネットワーク・ケーブルで安価なインストールが可能

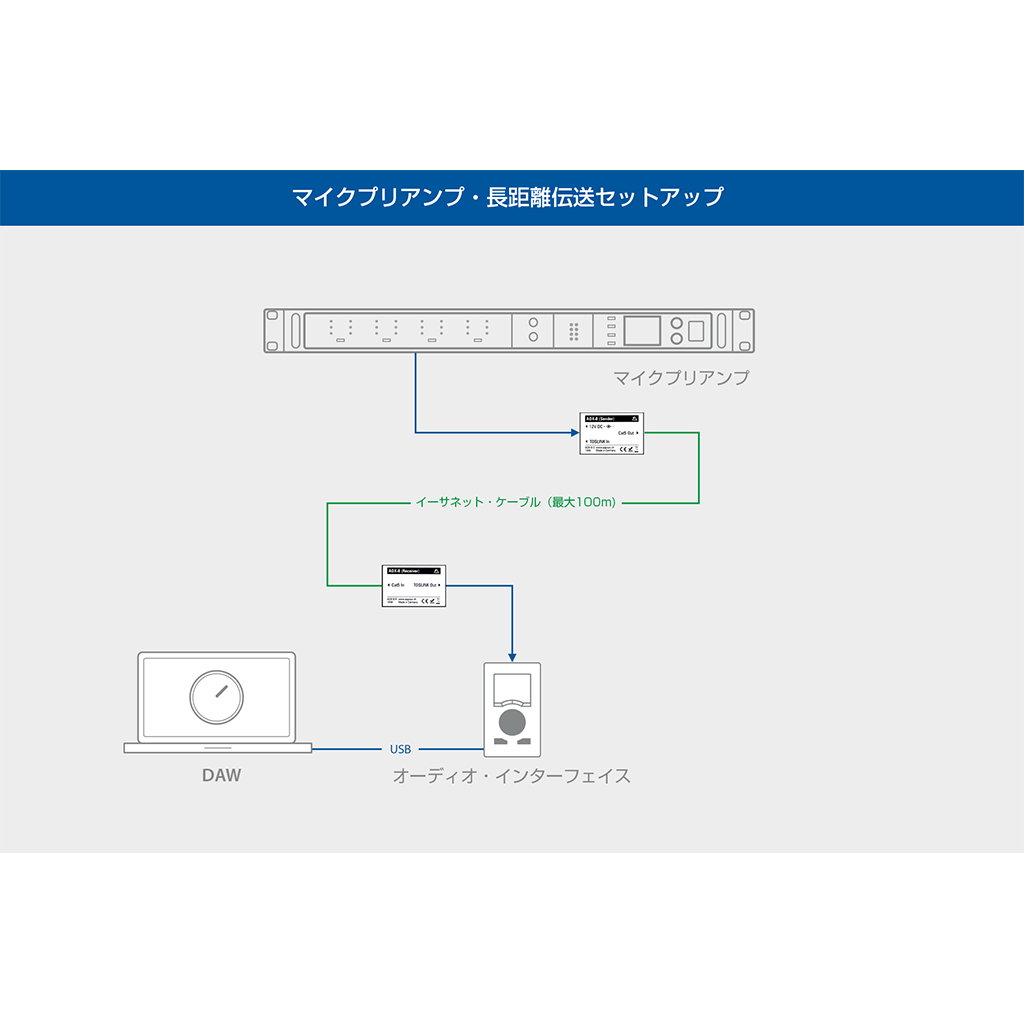

主にレコーディングのシチュエーションでは、アナログ・ケーブルをできるだけ短くすることで、音質劣化、ノイズが乗ることを防ぐ事ができます。

その為、多くのレコーデインング・エンジニアは、マイクプリを演奏者の近くに配置し、デジタル・ケーブルでコントロール・ルームまで長距離伝送します。

通常はMADIやネットワーク・オーディオの規格が使われますが、システム全体がその規格に対応している必要があります。

ADX-8を導入する事で、MADIやネットワーク・オーディオに対応しない機器でも長距離伝送が可能になります。

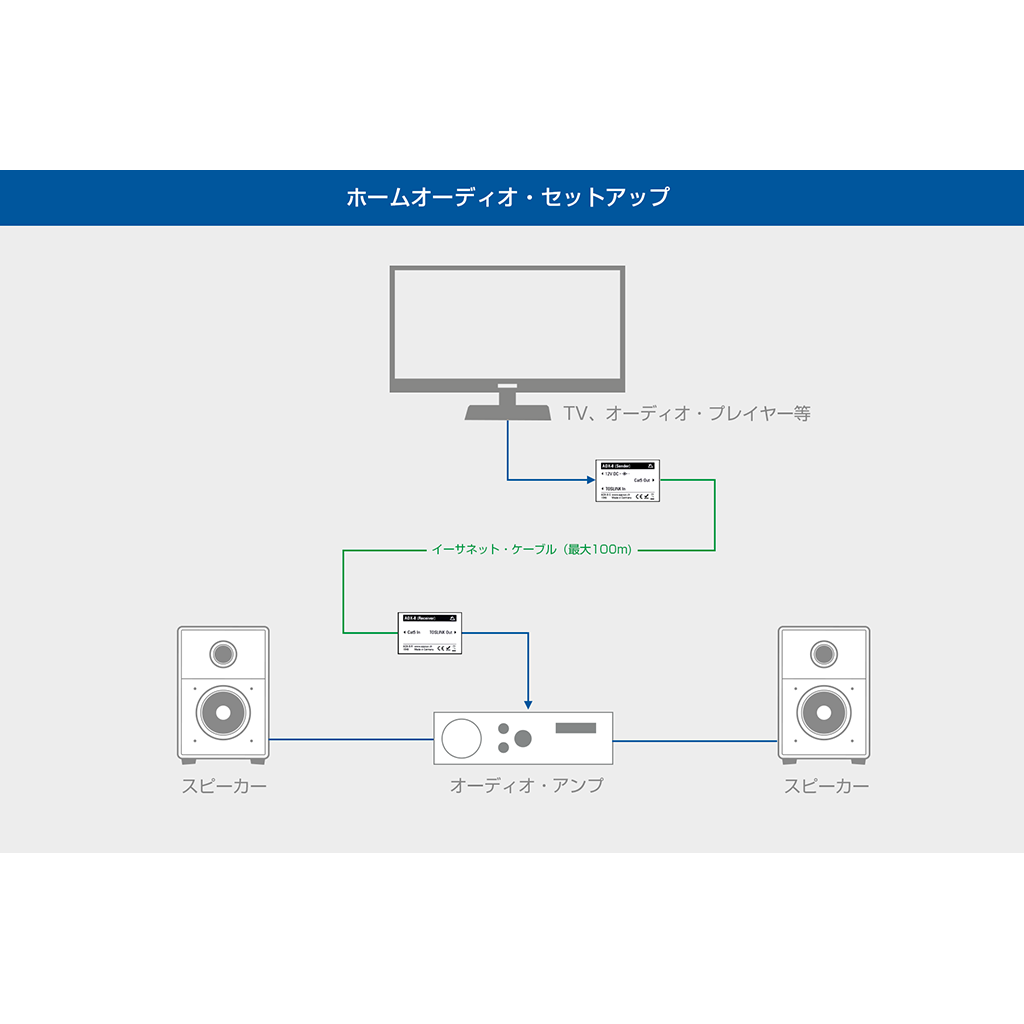

ホームシアターにおいて、テレビとAVアンプの距離が5m以上離れてしまうと、TOSLINKでの接続ができなくなります。

ADX-8を使用し、ネットワーク・ケーブルで接続する事で、インテリアのレイアウトが柔軟に行えます。

Appsys ProAudio（アプシス・プロオーディオ）は、2007 年にスイス・チューリッヒで創立したプロオーディオ機器メーカーで、今日の音のプロフェッショナルの現場に必要とされるツールをワールドワイドに展開しています。多様なフォーマット・コンバージョンを実用的且つ高性能に実現するテクノロジーを採用し、細部までこだわり抜いた設計がなされた製品群は、ブロードキャストや制作現場で定評を得ています。Appsys ProAudio製品は全てスイスでデザイン設計され、ドイツで製造されており、徹底した品質管理とスピードのある生産体制が整えられています。

ADX-8トランスミッター、ADX-8レシーバー、ACアダプター、ユーザー・ガイド（日本語）

• 入力/出力：オプティカル端子、F05 型、TOSLINK® 互換

• 送信機と受信機の最大距離：100 m

• 対応するオーディオ ・フォーマット：ADAT Lightpipe®、S/PDIF® (最大 96 kHz / 24 bit)、Dolby Digital® 5.1 (AC-3)、DTS®、その他すべての TOSLINK 互換フォーマット、最大 13.2 Mbit/s(NRZ エンコード)

• Cat5 ケーブルのピン配列
  1 ( 橙 / 白 ) DATA+
  2 ( 橙 ) DATA–
  3 ( 緑 / 白 ) NC
  4 ( 青 / 白 ) +12V
  5 ( 青 ) +12V
  6 ( 緑 ) NC
  7 ( 茶 / 白 ) GND
  8 ( 茶 ) GND

• 電源：DC 9 ~ 15V、100 mA、極性:センター・プラス・プラグ：外径 = 2.5 mm、内径 = 5 mm、長さ = 9 mm
